一、產品簡介

　　智能電源分配單元 (Intelligent Power Distribution Unit， 簡稱IPDU)，同時兼具電源分配和管理功能。它既可以監測供電電壓、供電電壓頻率、每路輸出電流等參數，還能夠實現遠程控制、集中式管理、自動周期控制、安全性管理、可靠性管理等，是電源管理的好幫手。PDU的應用，可使機柜中的電源分配更加整齊、可靠、安全、專業和美觀，并使得機柜中電源的維護更加便利和可靠

　　二、產品功能

　　控制功能：可遠程控制8路開關通斷電狀態及復位，八路開關可同時上電亦可延遲順序上電(可配)。

　　測量內容：總級和各路電壓、電流、功率、電能、功率因素測量。

　　報警保護：總電路和獨立8路電路過流保護，過電壓、欠電壓報警及保護。

　　調試方式：內置藍牙通訊接口，通過手機微信小程序進行調試。

　　通信方式：RS485Modbus,網口，LoRaWan,NB-IOT,CAT1(4G)、藍牙模塊，完成數據上傳和控制。

　　遠程訪問：通過TCP/IP及內建的10/100以太網連接端口可進行遠程電源管控。

　　級聯使用：有線RS485較多級聯256臺。無線LoRa通信技術實現無線RS485級聯，免布線。

　　報警顯示：帶背光LCD漢字屏可查詢各種數據及報警顯示。

　　外設：可外接門磁、煙感、溫濕度、紅外等傳感設備。

　　濾波保護：帶有精細濾波保護，輸出超穩定的純凈電源;

　　接口防護：光電隔離RS485接口抗干擾保護;

　　多重保護：雷擊、電涌防護：較大耐沖擊電流：20kA或更高; 限制電壓：≤500V或更低 。

　　三、產品規格書

 　　四、設備展示和面板說明

　　設備圖：

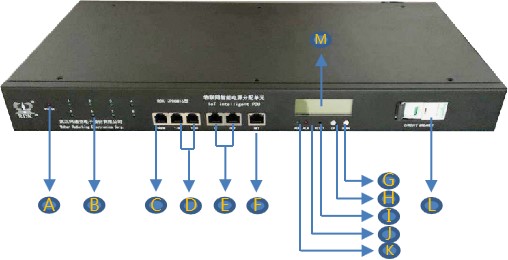

　　面板接口圖：

　　接口說明:

　　A：用電量脈沖指示燈    B：輸出指示燈    C：門磁接口    D：溫濕度接口    E：RS485接口    F：以太網接口

　　G：運行燈    H：報警燈    I：復位燈    J：DOWN翻頁按鍵    K：UP翻頁按鍵    L：總開關    M：LCD帶背光顯示屏

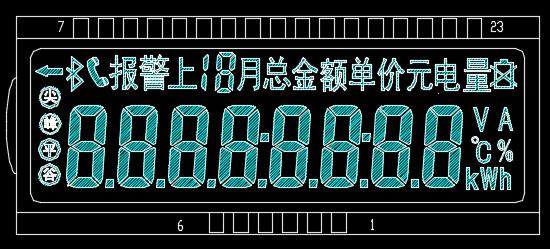

　　LCD屏顯示圖：

　　設備面板說明：

　　1、自動循環顯示所有待顯內容;

　　2、手動按擊DOWN翻頁按鍵(向下翻頁)或UP翻頁按鍵(向上翻頁)鍵翻查看：設備地址，設備總電流，總電壓：輸出總路的各類電參量數據;

　　3、藍牙顯示標：常顯：藍牙已建連;閃爍：等待建連;消失：休眠;

　　4、單元電流總電流過載監測：檢測PDU每一位輸出單元的負載電流，若某輸出單元的負載電流超過閾值設定時，設備報警。若總負載電流超出閾值設定時，自動跳轉到當前界面，該總電流值閃爍。

　　5、溫/濕度超限報警：如果溫/濕度超限時，自動跳轉自動跳轉到當前界面，該溫/濕度值閃爍。

　　6、設備級聯：設置一臺主機，其它為從機，最多可級聯255臺，含主機共256臺設備。用附件級聯連接線一端接主機Out接口，一端接從機的In接口，再用一條級聯連接線從當前從機的Out接口，連接下一臺從機的In接口，依次連接各從機。

　　五、藍牙調試助手

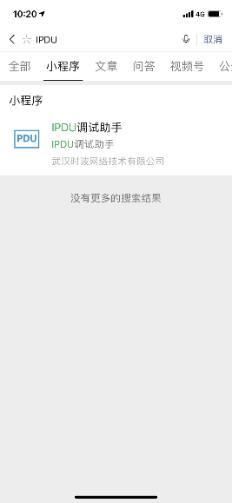

　　1、 微信小程序搜索“IPDU調試助手”，并打開手機藍牙功能。

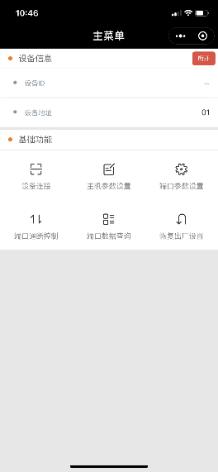

　　2、 點擊“設備連接”掃描設備二維碼，與設備建立藍牙連接。

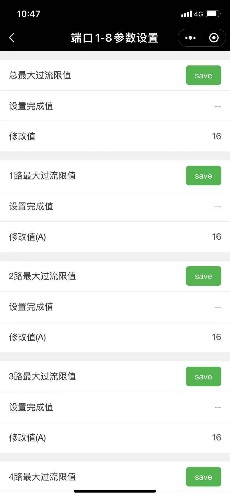

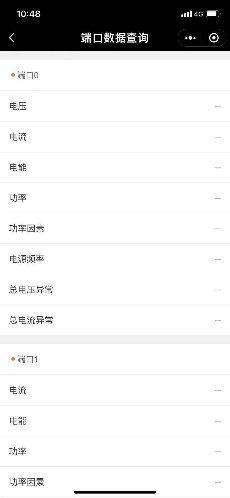

　　3、 進入設置界面設置相關參數，進入“數據查詢”界面進行數據查詢。

　　六、應用場合

　　工業自動化控制電源管理

　　1. 工廠電源自動控制

　　2. 交通電源自動控制

　　3. 燈光廣告電源自動控制

　　4. 燒機室電源自動控制

　　5. 冷氣機電源自動控制

　　數據中心電源管理

　　1. 企業計算機中心

　　2. IDC網絡數據中心

　　3. 金融計算機中心

　　4. 學校計算機中心

　　5. 電信計算機中心

　　6. 政府計算機中心

　　7. 軍事單位計算機中心
