RDK-Cat1型基于邊緣計算的單、三相智能電能表通訊模塊，實現單、三相智能電能表獨立安裝，電氣接口統一，避免了電能表的二次開發。

　　Cat1(4G)智能表通訊模塊內嵌具備LET Cat.1和GPRS雙模的聯網通訊模組和高速32位微型處理器。只要智能電能表的使用環境在Cat1通信網絡覆蓋范圍內均能實現電能表即時接入管理平臺，接收并應答平臺下發的抄讀/控制指令，同時還能通過有效的管控通訊模塊內部的上傳周期和上報任務等運行參數，自動地獲取電能表的各項數據，定時主動上傳到云平臺。該通訊模塊可以直接替換當前電能表的PLC模塊或小無線模塊，實現Cat.1網絡入網、通過TCP協議與指定的服務器平臺建立連接。

　　一、主要功能及特點

　　1、采用標準的國家電網智能電表通訊接口及模塊盒設計，能適合絕大部分智能電表，可直接更換(熱拔插)。

　　2、通訊模塊具備上電后自動獲取當前配裝的智能電表的唯一通訊地址信息，并與自身的遠程通訊地址實現綁定。

　　3、通訊模塊通過配置上傳任務單和上傳周期時間等運行參數，可以定時自動執行抄讀電能表的指定數據并主動上傳給服務平臺。

　　4、專業的接口數據流向自動控制技術，優先處理平臺網關所下發的指令幀，完成實時雙向透明傳輸。

　　5、通訊模塊狀態指示豐富，在現場能即時通過狀態指示燈判定模塊的工作狀態。

　　6、通訊模塊掉電時配置的參數能保存起來，重新上電時自動恢復。

　　7、延遲低，4G網絡承載，毫秒級延時體驗。

　　8、基于現有運營商網絡，覆蓋廣、穩定性高。

　　9、SIM卡即插即用，支持電信、移動和聯通三家運營商的4G網絡。

        二、規格及主要技術參數

　　頻段信息：

　　TD-LTE Band38/39/40/41;

　　FDD-LTE Band1/3/5/8;

　　GSM Band3/8;

　　功率等級：

　　TD-LTE Band38/39/40/41 +23dBm(Power class3);

　　FDD-LTE Band1/3/5/8 +23dBm(Power class3);

　　GSM Band8 +33dBm(Power class4);

　　GSM Band3 +30dBm(Power class1);

　　天線接口：標準天線SMA接頭;

　　供電電源： DC12V，500mA;

　　數據保存：斷電后數據保存時間≥10年;

　　通訊接口：標準TTL串口;

　　電能表通訊接口波特率：2400bps;

　　通信協議：下行：符合DL/T645-2007通訊協議;上行：TCP協議;

　　工作溫度范圍：-25℃～60℃;

　　極限工作溫度范圍： -40℃～70℃;

　　儲存和運輸極限溫度范圍： -40℃～70℃;

　　相對濕度：<75%;

　　大氣壓力：63.0kPa～106.0kPa(海拔4000m及以下);

　　三、外型和天線安裝

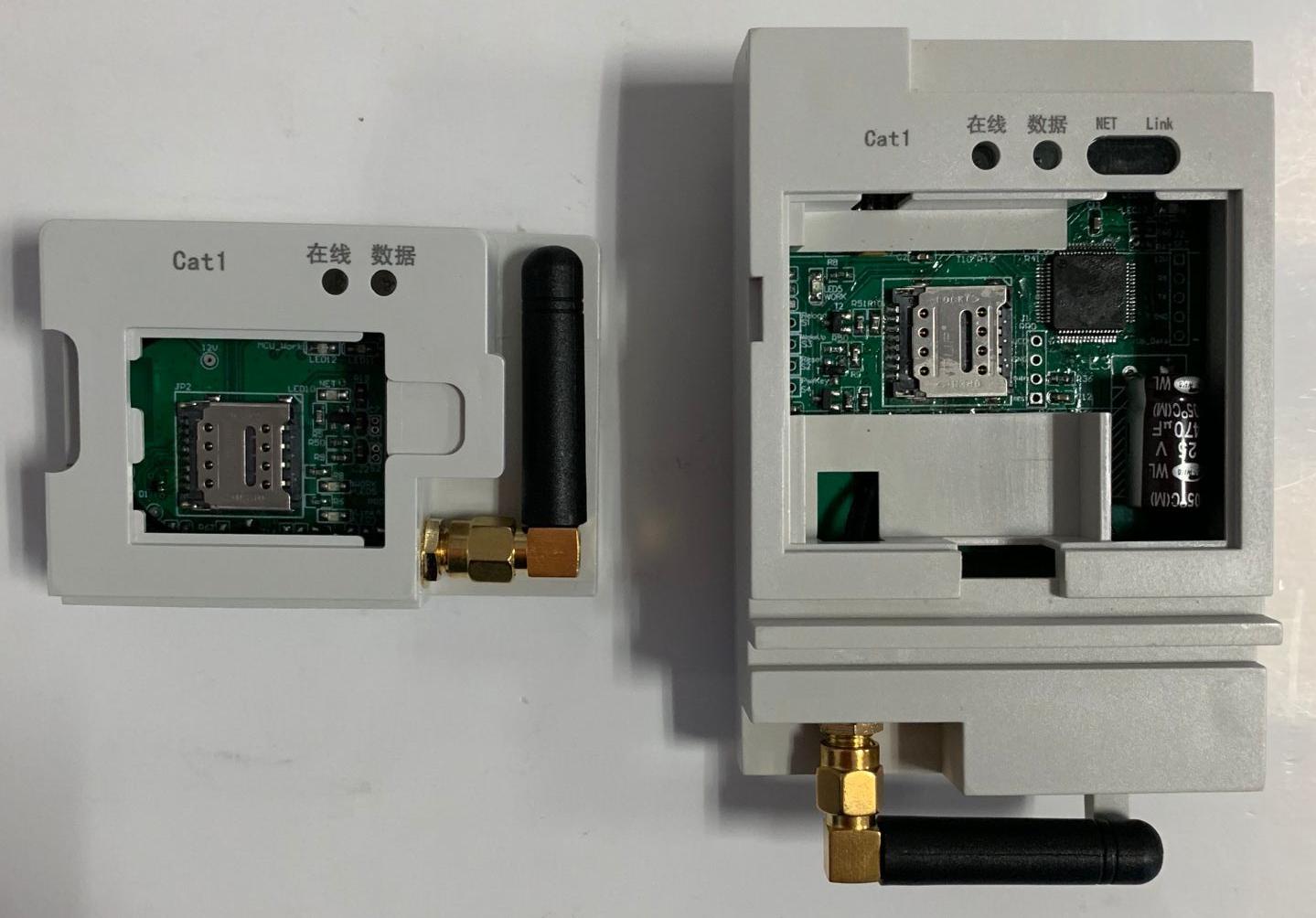

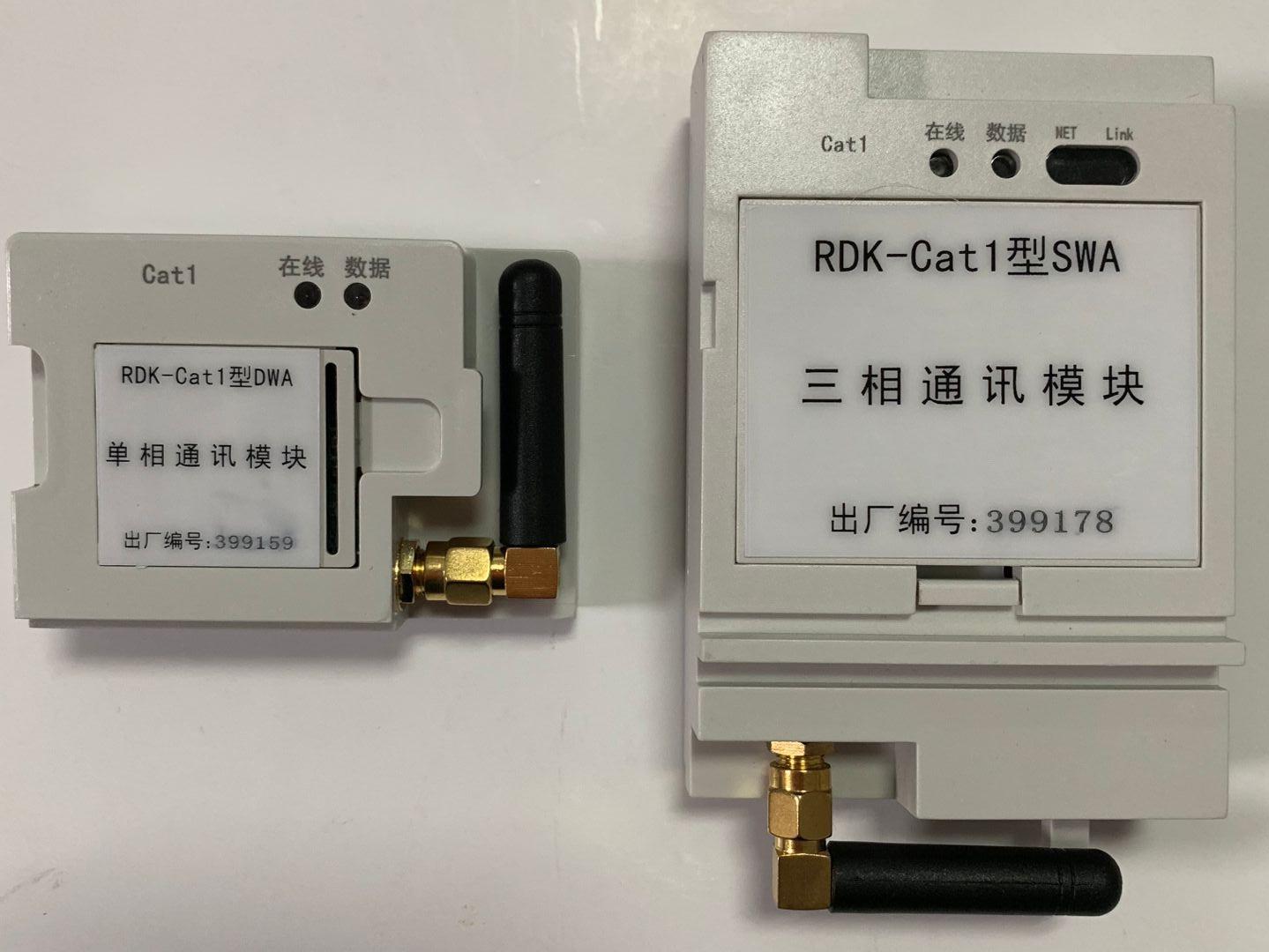

產品外形

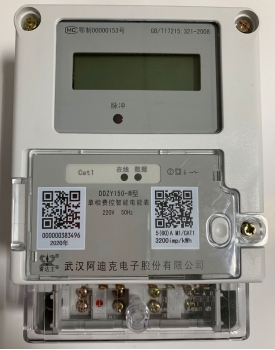

單相智能電能表與Cat1通訊模塊組裝展示圖

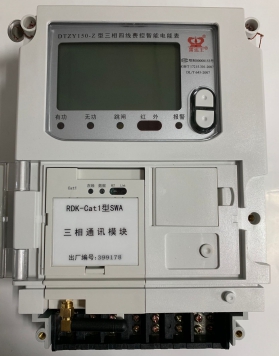

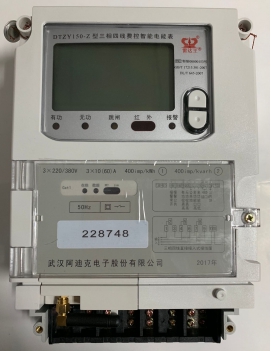

三相智能電能表與Cat1通訊模塊組裝展示圖
